Der CB Gateway Mitholz steht auf Kanal 13 FM mit CTCSS 71.9 zur Verfügung !
Danke an meine Schwester Silva (Bergarve 77) für das zur Verfügung zu stellen.
42

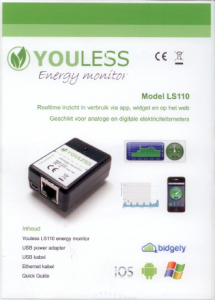

Von Marco noch einen Energy Sensor Namens Youless erhalten :
Den habe ich schon mal mit dem Tool welches man hier herunterladen kann konfiguriert, und an den Stromzähler „geklebt“. Jetzt muss ich nur noch schauen wie ich Ihn ans Lan-Netz kriege, da ich in der Garage wo das Tableau mit dem Zähler hängt, noch kein LAN habe !
Und danach ist dann noch die Frage wie ich das ganze in IP-Symcon kriege !
Was ist ein FRN Gateway ?
Ein sogenannter FRN Gateway (Free Radio Network Gateway), ist ein Funkgerät das über ein Interface an einen PC angeschlossen ist, und über einen Server sein vom Äther empfangenes auf ein Netzwerk von weiteren Gateway’s, Crosslink’s (andere Systeme) oder PC-Only Stationen sendet. Und er erhält von den anderen Gateway’s, Crosslink’s oder PC-Only Stationen Audio Stream’s zu gesandt, die er dann in seiner Region auf den Äther sendet.
Auf welchem Frequenzband soll der Gateway sein ?
!!! Seit Ende Oktober anfangs November 2016 wurde bekannt das PMR-Gateway’s in der Schweiz nicht mehr erlaubt sind !!!
Meines wissens gibt es in der Schweiz nur noch zwei Bänder die für einen Gateway benutzt werden dürfen (auf ältere gehe ich nicht weiter ein, da ich damit keine Erfahrungen habe).
Dies sind das CB– und das PMR-Band !
Schauen wir uns die Vor-und Nachteile der beiden Bänder mittels Tabelle an :
| CB | PMR (nicht mehr erlaubt !) | |
| Vorteile: | + externe Antenne + große Reichweite |
+ sehr günstig + große Auswahl + CTCSS/DCS + kein DX Müll |
| Nachteile: | – meist kein CTCSS/DCS – QRM anfällig – DX Störungen |
– feste Antenne – nicht mehr erlaubt ! |
Dem ‚Funker‘ muss ich nicht erklären das das Funkgerät (oder die Antenne) an einem möglichst hochgelegenen und möglichst freien Platz montiert werden muss. Nur so kann die bestmögliche Reichweite eines Gateways erzielt werden. Gebäudeteile (Dach, Wände) oder auch Pflanzen (Bäume, Sträucher etc.) stellen eine Dämpfung des Funksignals dar, und können die optimale Ausbreitung behindern.
Bei PMR-Geräte darf die Antenne nicht abgenommen werden, und da die meisten PMR-Geräte nicht wetterfest sind, braucht es ein wetterfestes Schutzgehäuse (z.B. Abflussrohr mit Endstopfen) um das Funkgerät zu schützen. Natürlich sollte das Schutzgehäuse nicht die Abstrahlung des Funkgerätes behindern, um eine möglichst kleine Dämpfung zu bewirken. Nicht vergessen sollte man, dass bei einer solchen installation zwischen PC und Funkgerät Kabel für NF (Mikrofon, Lautsprecher, PTT) und die Stromversorgung für das Funkgerät benötigt werden. Dieser Aspekt muss bei der Planung der Standortwahl in die Überlegung einfliessen.
Da bei CB-Geräten eine möglichst grosse Antenne anzustreben ist, bleibt mir nur zu erwähnen das wenn man einen solchen Gateway aufbauen will, wohl kaum noch Platz für eine zweite Antenne auf seinem Grundstück findet um mit einem zweiten Funkgerät noch ’normal‘ zu Funken. Zudem müsste die zweite Antenne auch einiges von der ersten entfernt sein, da sich die beiden sonst gegenseitig stören ! Also läuft entweder der Gateway auf seinem fixen Kanal, oder man beendet den FRN-Clienten (damit der nicht wieder auf Idee kommt zu senden) und schaltet auf seine normale Funkanlage um. Einfach ein bischen umständlich, aber jeder muss es selber wissen.
Wichtig bei Gateway’s ist sicher das das Funkgerät CTCSS und/oder DCS eingebaut hat !
Den sonst würden bei PMR Gateway’s in einer Stadt sicher Kinder mit ihren geliebten Sound durchgaben stören. Bei PMR Geräten ist bei den meisten eines der beiden ‚Pilottonverfahren‘ eingebaut.
Bei CB sieht es da schon schwieriger aus, so kenne ich kein einziges Handfunkgerät das sowas eingebaut hat ! Mobil Stationen habe ich in diesem Artikel eine Liste erstellt.
Bei CB ist es ungemein wichtiger ein Funkgerät mit CTCSS/DCS zu verwenden, den wenn es wieder Sommer wird und vermehrt Bandöffnungen auftreten, macht es keinen Spass wenn man immer die ‚Olgas von der Wolga‘ im Netzwerk anhören muss. Und es wird mit grösster Wahrscheinlichkeit der Gateway der sowas auf das Netz überträgt stummgeschaltet !
Funkgerät mit PC verbinden ?
Dazu wird das sogenannte Interface benötigt. Über dieses werden die NF-Leitungen vom Mikrofon und Lautsprecher (Grobeinstellung der NF-Pegel, galvanische Trennung) sowie die PTT am Funkgerät und per USB/RS232-Anschluss (für die Tastung des Funkgerätes) des PC geführt.
Wird im Funkgerät VOX-Betrieb eingestellt, könnte theoretisch auch nur je ein Kabel vom PC Lautsprecher (Soundkarte) zum Mikrofonanschluss am Funkgerät und vom Lautsprecheranschluss des Funkgerätes auf den Mikrofonanschluss am PC (Soundkarte) geführt werden. Allerdings rate ich von dieser Methode ab da ein Interface mindestens eine lavanische Trennung der beiden Geräte beinhaltet.
Für Interface’s gibt es verschiedene Möglichkeiten !
Vorausgesetzt Du weisst auf welcher Seite der Lötkolben heiss wird 😉 und möchtest Dein Interface selbst zusammenbauen.
Zum einen findest Du Schaltpläne für Interface über RS232.
Oder ein Schaltplan für ein Selbstbauprojekt am USB-Port.
Ich selbst verwendete nach dem missglückten versuch mit dem SignaLink dieses Interface, welches ab Anfang 2014 leider nicht mehr produziert wurde. Auf der Seite aber immer wieder weitere Projekte entstehen !
Worauf ich einen neuen Lieferanten für ein in etwa gleiches Interface zum etwa gleichen Preis (um die Fr.50.–) suchte und auf diesen Lieferanten stiess.
Bei beiden Lieferanten finde ich den Service praktisch, das man bei der Bestellung gleich angeben kann für welches Fungerät das Interface eingesetzt werden soll, und so die fertigen Kabel mit Stecker mitgeliefert erhält !
Die beiden Fertig-Interface’s kommen sowohl mit Funkgeräten die PTT + MIK auf nur einer Leitung, wie aber auch solche die getrennte Leitungen erwarten, klar.
Was bei den Selbstbauprojekten bei Funkgeräten die PTT + MIK auf nur einer Leitung erwarten, nach meiner Kentniss nicht funktioniert.
Dies ist sicher keine komplette Aufzählung, aber sicher mal ein Anfang…
Beispiel eines PMR Gateway’s
Hier ein Bild meines PMR-Gateway’s in Baldingen :
Von Links nach rechts sieht man als erstes das Funkgerät, bei mir ein PMR Team TeCom X5, welches über die zwei seitlichen Stecker sowohl Mic, Lautsprecher und TX per Kabel (normalerweise im Lieferumfang des Interfaces’s enthalten) vom Interface erhält. Im Bild das leider nicht mehr lieferbare Ham-Spirit-Joker, welches wiederum mit zwei Audiokabel mit Cinch auf den 3.5mm Check des Kopfhörerausganges und dem Mic/Line-Eingang, sowie mit einem USB-Kabel, am Windows-PC angeschlossen wird. Auf welchem die Software FRN-Client installiert ist, und über Internet auf den FRN-Server frn.wasnlos.ch auf Port 10024 verbunden ist.
Aktuell bestelle ich für weitere Gateway’s dieses Interface, bei welchem man bei der Anfrage angibt mit welchem Funkgerät man das Interface betreiben möchte. So erhält man auch gleich alle benötigten Kabel zum Interface.
Beispiel eines CB Gateway’s
Auch mein CB-Gateway in Baldingen hängt an demselben Windows-PC wie der PMR-Gateway im obigen Bild, daher hier nur das Bild des Funkgerätes mit dem Interface von hinten :
Bis auf das Kabel das vom Mikrofonstecker zur Buchse des Externen Lautsprechers hinten am Stabo xm 4006e geht, ist eigentlich der Rest vom Interface gleich wie bei einem PMR-Gateway.
Wenn das Funkgerät ein Audiosignal vom Äther empfängt wird dies über das Interface zum PC übertragen. Worauf die Software (FRN-Client) eine Anfrage an den jeweiligen FRN Server sendet, ob das empfangene Signal auf das Netzwerk übertragen werden darf. Falls keine andere Station (Gateway, PC-Only oder Crosslink) am senden ist, erhält die betreffende Station vom Server ‚Sprecherlaubnis‘. Dadurch wird sichergestellt das jeweils nur EINE Station ihren Stream überträgt, was wichtig ist da die Funkgeräte nur halbduplex Betrieb unterstützen. Nun wird das empfangen Audio-Signal digitalisiert und mittels VOIP an den Server gesendet. Welcher den Stream wiederum an alle angemledeten Stationen weiterleitet. Wo der vom Server empfangene Audiostream über das Interface zum Funkgerät geschickt, während gleichzeitig die Software (FRN-Client) dem Interface signalisiert das das Funkgerät auf TX (senden) umschalten soll, und so das ganze über den Äther gesendet wird.
FRN-Client konfigurieren
Wie Du mit Windows-PC’s am FRN-Netz teilnimmst habe ich bereits in diesem Beitrag beschrieben, auch findest Du dort wo man die Software ‚FRN-Client‘ downloden kann und wie man sich anmeldet.
Wichtig ist noch zu erwähnen das wenn Du sowohl einen Gateway betreiben willst als auch PC-Only ins FRN-Netz willst, eine zweite E-Mail-Adresse und einen zweiten Benutzernamen brauchst !
Beim FRN-Client Klickst Du wenn Du an keinem Server angemeldet bist auf dieses Icon
Klicken.
Hier gibst Du die Benutzerdaten für Deinen Gateway ein.
Auf unserem Server frn.wasnlos.ch hat sich für das Rufzeichen die Form CH???? etabliert, wobei folgendes gilt :
CH = Für das Land Schweiz
?? = Für die Fernmeldezahl in welchem der Gateway steht
?? = Die ersten Beiden Buchstaben des Ortes in welchem der Gateway steht
Als Beispiel CH77MI für den CB-Gateway in Mitholz.
Falls ein zweiter Gateway im selbenn Ort betrieben werden soll (z.B. ein PMR-Gateway) nimmt man vom Ort nicht die ersten beiden Buchstaben, sondern den 1. und 3. usw. bis sich das Rufzeichen vom ersten klar unterscheidet.
In unserem Beispiel CH77MT für den PMR-Gateway in Mitholz.
Dies ist allerdings kein Muss, dient lediglich der Übersicht !
Bei Benutzer-Typ schaltest Du von PC-Benutzer auf Gateway um, wie in folgendem Bild :
Unter Tranceiver-Einstellungen gibst Du die Frequenz des Kanales auf welchem Du den Gateway betreiben willst ein. Auch Wählst Du die Modulationsart Deines Funkgerätes. Weiter wählst Du das Squelch-System aus welches Du am Funkgerät eingestellt hast. Unter Beschreibung kannst Du wie in meinem Beispiel den Kanal und die Webseite angeben.
Nun übernimmst Du die Daten mit Klick auf OK.
Mit diesem Icon
musst Du nun die Einstellungen für Dein verwendetes Interface konfigurieren. Hier allgemein gültige Einstellungen anzugeben ist schwierig…
Hier die Konfiguration meines PMR-Gateway’s :
Kurz zu den einzelnen Punkten:
- PC an Funkgerät
Wenn das Funkgerät nicht durch den COM-Port gesteuert wird, ‚ Benutze VOX des Funkgeräts ‚ auswählen. In diesem Fall müssen Sie überprüfen, ob die VOX im Funkgerät eingeschalten ist. Abhängig vom Funkgerät und der Soundkarte kann die VOX in leisen Momenten während eines Durchgangs unterbrechen.
Eine bessere Methode zum Steuern der PTT ist die Benutzung des COM-Ports, hierzu wählen Sie ‚ Benutze USB / COM-Port ‚. In diesem Fall müssen Sie definieren, welcher Pin benutzt wird, Pin 7 RTS oder Pin 4 DTR. ‚ Signal hoch ‚ bedeutet, dass das RTS- bzw. DTR-Signal eine hohe Spannung hat, ‚ Signal niedrig ‚ bedeutet, dass das RTS- bzw. DTR-Signal eine niedrige Spannung hat, um die PTT zu schalten. - Funkgerät an PC
Diese Einstellungen sind für das Steuern von FRN durch das Funkgerät vorgesehen.
Wählen Sie den USB / COM-Port, wenn die Steuerung über eine die COM-Schnittstelle erfolgen soll, zum Beispiel durch die Auswertung des Squelch-Signals am Funkgerät (DCD, Squelch-LED, etc.). Dazu stehen die Pin 8 CTS oder Pin 6 DSR zur Verfügung. Im Allgemeinen wird jedoch die VOX des Programms benutzt. - Duplex
auf alle Fälle abgeschaltet lassen. Auf CB nicht möglich. Ist unnötiges AFU-Spielzeug. - Quittungs-Verzögerung
ist die Zeit in den Millisekunden zwischen dem Ende eines Durchgangs und der lokalen Aussendung des Quittungstons. Diese Zeit ist so kurz wie möglich zu wählen, aber lang genug, um den Squelch der Funkgeräte zu öffnen, die über das Gateway arbeiten. 100 ms reichen in der Regel aus - Störungs-Ausblend-Zeit
ist die Zeit in ms, die das Gateway nach Öffnen der Rauschsperre wartet, bis es ins Internet sendet. Es dient zur Unterdrückung von kurzen Störungen, die nur kurzzeitig die Rauschsperre öffnen. 100 bis 500 ms sind bei Funkgeräten ohne CTCSS angemessen. Für Geräte mit eingeschaltetem CTCSS oder DCS ist dieser Wert auf 000 ms zu setzen. - COM/VOX-Verzögerung
ist die Zeit in ms, die die VOX bei Stille noch gehalten wird. Das verhindert das Abfallen der VOX bei absoluter Stille bei geöffneter Rauschsperre. Der Wert sollte bei etwa 500 ms liegen. Niedrigere VOX-Pegel verhindern meist bereits ein Abfallen der VOX (s.u.) - Squelch-Verzögerung
gibt die Zeit in ms an, welche die Software wartet das Audio-Signal zum Internet zu übertragen, nachdem die Rauschsperre zugefallen ist, denn beim Schließen des Squelch kommt ein kurzes Signal vom Lautsprecherausgang. Diese Verzögerung verhindert das Prellen des Systems, d.h. das ständige Auftasten des Gateways. Setzen Sie den Wert zunächst hoch an (1000 ms) und verringern ihn dann schrittweise. CB-Geräte benötigen oft 600 ms, während PMR-Geräte bereits mit 100 ms zufrieden sind. - Die VOX-Pegel
Der linke VOX-Pegel (ein) gibt an wie laut ein Audiosignal vom Funkgerät sein muss um es als Funkstation zu erkennen und auf das Internet zu senden.
Der rechteVOX-Pegel (aus) gibt an unter welches Signal die Lautstärke das Audiosignal fallen muss um es NICHT MEHR als Funkstation zu erkennen, und um das Signal NICHT MEHR auf das Internet zu senden.
Daraus resultiert logischerweise das der linke Regler HÖHER als der rechte eingestellt werden muss ! - Die DTMF-Funktion
ermöglicht die Fernschaltung des AFU-Gateways per DTMF-Tönen. z.B. das wechseln des Raumes per Funkgerät.
Mit diesem Icon
kannst Du die Ansagen für Deinen Gateway einstellen.
Die deutschen Sprachdateien für unseren FRN-Server frn.wasnlos.ch findest Du in diesem Beitrag !
Zusätzlich macht es meiner Meinung Sinn das Häkchen bei ‚Sende Standort als Kennung‘ einzuschalten, damit die Funker auf der Frequenz mitbekommen ob Sie von Deinem Gateway gehört werden !
Zu Schluss noch ein Bild meiner Einstellungen der Ansagen :
Ich hoffe das ich für’s erste mit diesem Beitrag helfen konnte, ansonsten sich per Kommentar oder über das Kontaktformular melden.
Ich helfe gerne weiter !
Au dä gestrig Tag isch verbi. Und ich dänkä äs het alne gfallä.
S‘ Echo zu dä Chüechli isch uf all Fäll durchwägs positiv gsi.
Drum möcht ich mich vor allem bi dä Regula und dä Silvia ganz herzläch bedankä für ihre Isatz !
Ich ha wieder viel Lüt vo nah und fern gseh, und ha mit ne e chli chönä redä, drum möcht ich mich au bi däne für Ihrä Bsuech bedankä !
Und jetzt gahts wieder los in Schopf dänn da wartet no ä feini Züpfe von der Silä uff üs.
Protected content.
Icons im FRN-Client für Benutzer (rot umrandete Icons)
Die linke Gruppe habe ich bereits in diesem Beitrag erklärt !
Was kann mit den Icon’s der rechten Gruppe eingestellt werden ?
Wenn dieses Icon gedrückt ist (3D-Darstellung) wird der FRN-Client mit Windows gestartet.
Wenn dieses Icon gedrückt ist wird die letzte Verbindung zu einem FRN-Server beim satrten des Client automatisch connected.
Wenn dieses Icon gedrückt ist wird beim start des Client dieser ausgeblendet.
Durch anklicken dieses Icon’s wird der FRN-Client manuell ausgeblendet.
Durch anklicken dieses Icon’s wird der FRN-Client beendet.
Icons im FRN-Client für Admins (rot umrandete Icons)
Was bedeuten die weiteren Icon’s ?
Wenn Dir dieses Icon angezeigt wird, kannst Du die Liste der Zugangsberechtigten des Raumes einsehen/ändern. Dies natürlich nur wenn Du der jeweilige Raum-Betreiber (Admin) bist !
Wenn Dir dieses Icon angezeigt wird, kannst Du die Liste der gesperrten Stationen einsehen/ändern. Bitte hier nur die von Dir gesperrten Stationen entsperren ! Zudem ist das sperren von Stationen die allerletzt Variante, den es wird nicht nur die ausgewählte Station, sondern alle von derselben IP gesperrt !
Wenn Dir dieses Icon angezeigt wird, kannst Du die Liste der stumm geschalteten Stationen einsehen/ändern. Bitte hier nur die von Dir stummgeschalteten Stationen entsperren ! Oder der betroffene entsperrt sich nach Behebung der Störung selbst !
Wenn Dir dieses Icon angezeigt wird, kannst Du die Liste der Administartoren einsehen/ändern.
Auf unserem Server frn.wasnlos.ch schenke ich jedem Gateway-Betreiber das Vertauen das er den Adminstatus nicht missbräuchlich verwendet. Daher erhält jeder Gatewaybetreiber wenige Tage nach dem er seinen Gateway Online gestellt hat den Adminstatus ! Weiss ich doch aus eigener Erfahrung das es am Anfang mit einem neuen Gateway, hin und wieder zu Störungen kommen kann. Wodurch das ganze FRN blockiert werden kann. Und da ich nicht 24 Stunden den Betrieb überwachen kann, sind alle anderen Gateway Betreiber angehalten den ‚Störenfried‘ temporär stumm zu schalten, und über die Nachrichten Funktion dem störenden eine Meldung über den Grund zu senden. Wenn der störende Gateway Betreiber auf seinem Gateway Rechner die stummschaltung bemerkt, ist er angehalten die Meldung zu lesen, das Problem zu beseitigen, und kann seinen Gateway von der stummschaltung freigeben !
Bis anhin wurde das Vertrauen von meiner Seite selten missbräuchlich verwendet, oder dem betroffenen wurde der Adminstatus wieder entzogen !
Also wird dieses System weiter so angewendet, den gemeinsam geht es leichter !
Am letzten Sonntag war ich wieder mal in Mitholz, wo ich eigentlich einen zweiten Router für die Satelliten-Internet-Anlage für die junge Familie im gleichen Haus montiert habe. Dazu musste ich das Netzwerk der beiden Generationen trennen, damit die „alte“ Generation über den lahmen Internetzugang über das Festnetz kann, und die junge Generation eben über die Sat-Internet-Anlage auf das Internet kann. Dazu habe ich den Range 192.168.1.??? beim Centro Grande Router von Pirelli, auf 192.168.2.??? geändert ! Bereits kurz nach der Umstellung viel mir auf das die Laptops teilweise keine IP-Adresse vom DHCP erhielten ! Doch leider schaltete es mir nicht gleich ! Am Montag rief mir meine Schwester an das ihr Laptop nicht mehr aufs Internet komme, wir schafften es zusammen am Telefon ihren Laptop auf eine fixe IP umzustellen, sodass ich wieder per Teamviewer von mir zu Hause darauf zugreifen konnte. Den scheinbar lag es wie in diesem Artikel daran das der DHCP keine IP-Adressen vergeben will. Nun konnte ich auch alle anderen Netzwerkgerät auf fixe IP umstellen. Und da kamen mir auch die alten Erinnerungen wieder in den Sinn.
Heute über Mittag rief mir die Schwester wieder an, und berichtete mir das Sie zwar im lokalen Netz arbeiten könne aber dass in Ihrem Browser eine Meldung kam das das Internet nicht erreichbar sei !
Tja jetzt war für mich klar dem Centro Grande von Pirelli darf man keinen anderen Range angeben ausser die 192.168.1.??? ! Hab das jetzt wieder alles zurückgestellt, jetzt bin ich gespannt was ich morgen von meiner Schwester höre !

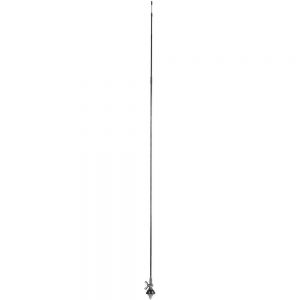

Heute bekam ich die CB-Mobilantenne DV 27 S geliefert.

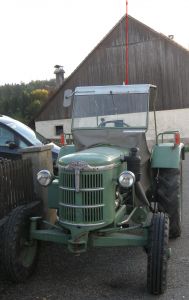

Diese habe ich sogleich auf den Bührer montiert, das Funkgerät eingepackt und los ging es in die Spornegg.
Hier hatte ich dann ein QSO mit jemandem der sein QTH in Guggisberg hatte, aber momentan etwa auf 1100 m.ü.M. in dieser Region war. Seinen Gesprächspartner der in Affoltern im Emmental war konnte ich aufnehmen, aber er mich leider nicht. Aber nichts desto trotz hat es mich riesig gefreut, gleich im ersten Anlauf so weit ein QSO zu haben.
Jetzt muss ich dann noch sehen wie ich das Funkgerät am besten montiere !
… darum ging es heute Mittags an den Dorfmärt in Fisibach.
Regula und ich waren schon mal vor ein paar Jahren dort, und es hatte uns schon damals gut gefallen. Der Markt ist klein und überschaubar, den es ist nicht so ein gedränge wie an anderen Märkten. Zudem werden auch handwerklich intressante sachen feilgeboten, und nicht das „Plastikglump“ wie anderswo ! Diesmal konnte man Wetten beim Säulirennen abgeben, Kinder dürfen mit einem Bagger die Erde pflügen, und auch beim Dreschen mit Dreschflegel durfte man mitmachen (natürlich im Takt).
Auch das leibliche Wohl kommt in den diversen „Fräsbeizli“ nicht zu kurz !
Natürlich kehrten wir nicht mit leeren Händen zurück, Käse Wurst und Brot waren dieses Jahr unsere mitbringsel von diesem Märit.
Heute nahm ich mir vor den Anhänger mit dem wir im Herbst Holz für unseren Heitzkessel holen fit zu machen.
Den ich hatte das letzte mal vergessen den Stecker zu ziehen als ich den Anhänger abkuppelte, naja und da hab ich nach dem Wegfahren bemerkt das dass Kabel vom Anhänger am Boden lag 😉
Da ich die Gläser am Anhänger auch schon kaputt gemacht hatte, bestellte ich damals eine ganze Einheit Rücklichter mit Kabel und Stecker. Auch der „neue“ Bührer hat ja bereits eine KFZ-Dose.
Also steckte ich die Ersatzeinheit am Bührer ein um zu testen ob auch alles funktioniert ?
Nix aber auch gar nix funktionierte, weder Standlich, Blinker noch Bremslicht !

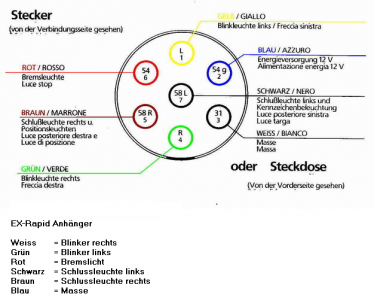

Also öffnete ich die Verteilerbox, und die Ernüchterung kam relativ schnell, ein einziges Kabel von den sieben war angeschlossen ? Es stellte sich später heraus das dies eigentlich das Standlich gewesen wäre, aber die Masse war nicht angeschlossen. Also ab aufs Netz mal einen Belegungsplan suchen. Den fand ich auch zügig sogar mit den Farbangaben.
Und nun gings los mal versuchen die Logik meines Vorgängers zu verstehen, nur leider verstand ich sie nicht. Also mal analysieren was den auf den klemmen drauf ist. Blinker links, Standlich, Blinker rechts und das Bremslicht OK ! Also muss ich da in die Verteilbos noch Masse bringen, und wieder alles angeschlossen.
Nächster Test zeigt sowohl am Traktor selbst, wie auch die Ersatzeinheit funktionieren nun.
Los ging es mit Regula und Mira um den eingestellten Anhänger zu holen. Wieder zu Hause hat Regula den Stecker von der Ersatzeinheit weggeschraubt, und ich wollte ihn nun an das Kabel vom Anhänger anschliessen. Als erstes viel mir auf das da nur 6 Adern sind ? Haben die die Masse wegrationalisiert ? Also habe ich mal anhand der Farben alles angeschlossen. Zum Test mal eingesteckt und probiert, bei meinem Glück funktionierte auch da kein einziges Licht. Also die Rücklichter aufgeschraubt, vielleicht lässt sich hinten anhand der Farben was erkennen. Leider Fehlanzeige ! Also Durchgangsprüfer angeschlossen und durchpiepsen. Und da musste natürlich noch die Batterie schlapp machen ! Langsam wurde ich wütend ! Neue Batterie und weiter geht es. Pin 2 (Energieversorgung) ist also wegrationalisiert, und Masse ist bei diesen Kabel also blau, und Blinker links ist weiss ! Ok jetzt haben wir es hoffentlich ?
Test…. endlich endlich am Ziel !
Morgen muss ich am Anhänger noch das Stützrad ca. 5 cm höher setzten, da dieses Traktor Model die Anhängerkupplung wohl ein bischen tiefer hat. Den ich kann das Stützrad nicht wegklappen, ohne den Anhänger anzuheben !
Gestern habe ich noch schnell Turi angerufen um zu fragen ob er bereits eine neue CB-Antenne für den Schopf gefunden und gekauft habe. Er meinte dass er noch nichts gekauft habe, also schlug ich ihm vor am Samstag schnell bei der HAM2013 reinzuschauen, wo auch Silvia reinschauen kommt. Also machten wir auf heute Vormittag ab !
Am morgen kam mir in den Sinn das vielleicht auch Pascal intresse daran haben könnte mitzukommen, so schrieb ich ihm noch schnell eine E-Mail. Um halb elf waren dann alle bei mir eingetroffen und es ging an die HAM2013 !
Da traffen wir dann einige bekannte Gesichter… Aber CB-Funk mässig nichts was wir suchten…
Also ging es weiter in ein Funkgeschäft bei Baden, aber auch hier wurden wir enttäuscht ! Wir verstanden nicht ganz warum, den unsere gesuchten Artikel sind doch nicht so utopisch :
- 2 Stk. 5/8 Stationsantennen
- 2 Stk. Einzeiger Stehwellenmessgeräte
- 1 Stk. Kreuzzeiger Stehwellenmessgerät
- ca. 20m Koaxialkabel mit Stecker
- wenn nicht zu teuer ein Echolink Interface für FRN
Also ging es weiter nach Gedächtnis, das nächste Funkgeschäft wussten wir in Wetzikon. Per Handy die Adresse gesucht und im GPS eingegeben und los ging es. Hier wurden unsere Wünsche erfüllt, und zurück ging es zu mir nach Hause. Eigentlich wollte ich die neue Antenne erst später, wenn es nicht mehr regnet, montieren doch der Gwunder war zu gross und so wurde sie mit Hilfe weiterer 4 Hände doch noch montiert. Komisch ist einfach wieso eine 5/8 Antenne NUR ca 80 cm grössere ist als die 1/2-Wellen Antenne ?
Aber Sie ist zumindest nicht schlechter. Zumindest konnte ich Turi während er zum Schopf zurückfuhr bis in die „Wagenbrächi“ per CB begleiten. Und weitere QSO werden dann die Erfahrungen bringen.
Auch Pascal verabschiedete sich danach und fuhr nach Hause.
